為了達到預想的經濟、生態及社會效益,有效地實現雨水收集的循環利用。通過對實際地形的分析,對易集水區域采取
加強滲透的方式,讓雨洪直接回灌地下,以補充地下水;中心水體因地勢差異,充分地利用,以緩解硬質鋪裝所導致的
排水問題,減輕校內排水管道的壓力;根據現有建筑物頂部特征,在坡屋頂上僅采用屋面雨水收集,平屋頂既采用屋頂
綠化又對屋面雨水進行收集利用,形成良性循環,以達到有效地利用。
本次方案的改造,是將學校公共區域打造為美術學院文化產業園,主要對公共建筑進行改造。因此我所采取的雨水收
集與利用的措施具體如下:
一是利用建筑物坡頂大面積屋頂,構建雨水收集器進行收集、過濾、利用;
二是借平頂屋頂來進行綠化,來改善局部小氣候;
建筑物屋面是適合和常用的雨水收集面,屋面雨水收集方式按雨水管道的位置分為外收集系統和內收集系統。屋面雨水
水質隨城市化程度、屋面下墊面類型、交通量、人口密度、空氣污染程度、降雨量及降雨歷時等因素變化,相對而言,
屋面雨水水質較好,在具體設計中,應根據建筑物的類型、結構、形式、屋面面積大小、當?shù)貧夂驐l件及雨水收集系統
的要求,經過技術經濟比較來選取合適的收集方式。
采用外收集方式居多,外收集系統由檐溝、收集管、水落管、連接管等組成。由于該校區已有建筑物所有的水落管均在
外部,本設計采用外收集方式,因此將屋頂進行簡單的處理即可收集大量的雨水。通過初期雨水棄流裝置進入雨水收集
管道中(如圖)。

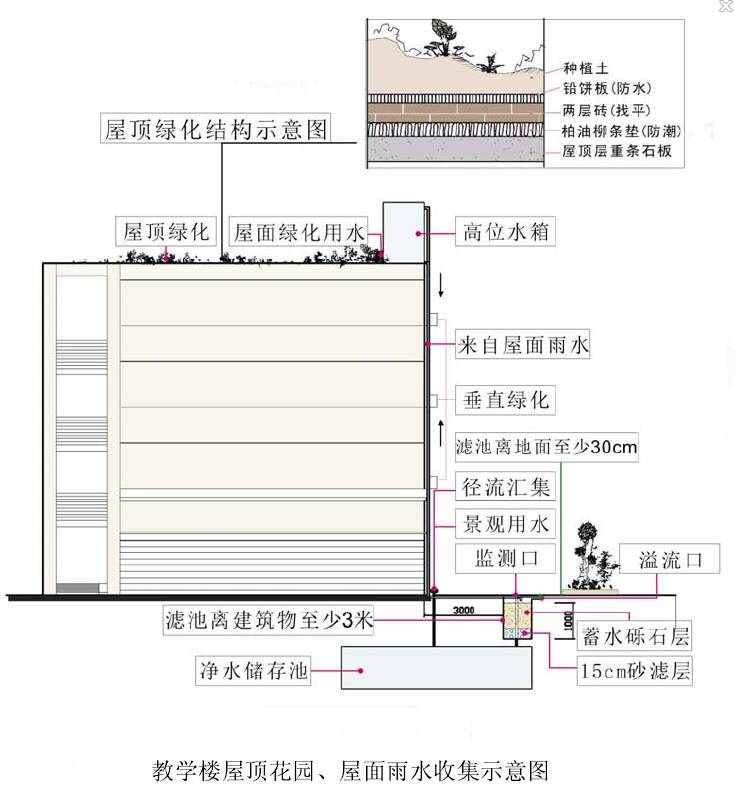

此圖是對校內教學樓雨水收集利用所設計的示意圖,此樓處于學校主入口右側,面積約3000平米的平屋頂結構,因占地
面較大,所以我將屋頂綠化、屋面雨水收集綜合利用來進行設計,以”綠色生態”為理念,達到節能、環保的目的,對
雨水循環、有效利用。雨水存儲池建在易集水區域,其雨水來源:一是來自屋面雨水;二是來自地面雨水徑流。目的是
緩解該區域集水的困境及排水的壓力。在過濾池右上角預留溢流口,以防止雨水過剩時,直接回灌地下,補充地下水。
收集到的雨水可用于:通過高位水箱,供屋頂綠化灌溉,解決屋頂植物的用水問題;提供該建筑內的清潔用水及衛生間
用水;補充周邊景觀用水及道路沖洗等。
